Mathcad 算稿编写规范¶

本页整理了在系统中使用 Mathcad 算稿时，源文件的编写规范与注意事项，帮助算稿管理员正确准备 .mcdx 文件。

版本要求¶

系统支持 Mathcad Prime 10.0 及以上版本 的算稿。老版本算稿需用新版本打开并重新编辑后，方可解析到系统。

输入 / 输出定义¶

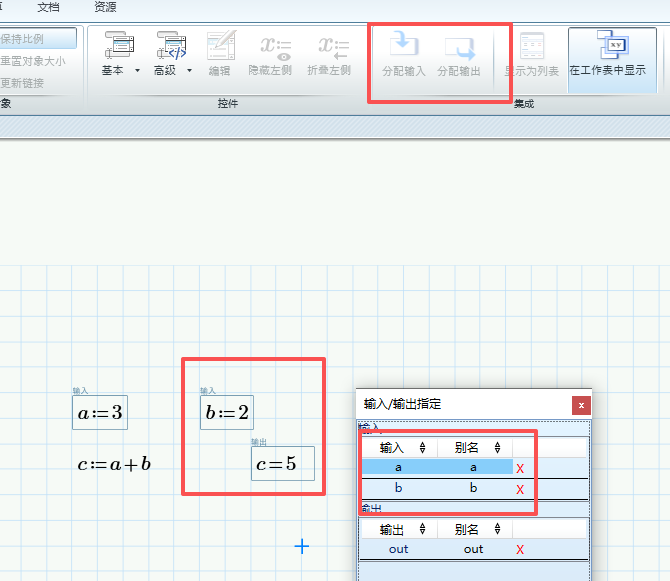

算稿必须通过 Mathcad 的「分配输入 / 分配输出」功能明确标记输入输出变量。必要时可给输入输出设置 别名 ，以便在系统内更清晰地识别。

可以定义为输入或输出的类型：

• 数值（real 型）
• 字符 / 文本（string 型）
• 组合框（类矩阵）
• 纯矩阵

其他限制：

• 矩阵里不能包含字符，必须是纯数字

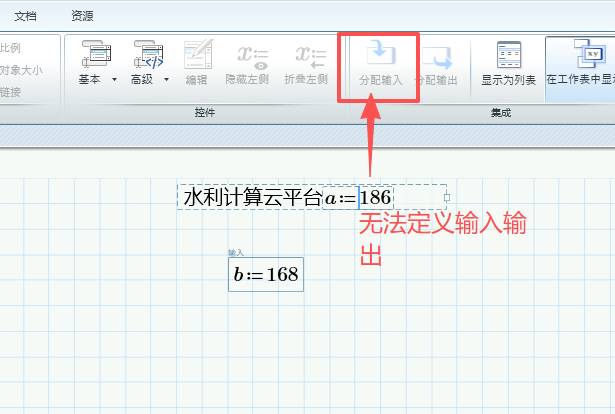

• 文本区域与数学区域必须分开书写，不能嵌套，否则无法定义输入输出

输入不能包含计算式¶

如果输入变量包含公式（如 x = sinα + cosβ），解析时会报错，必须直接赋值（如 y = 78）。

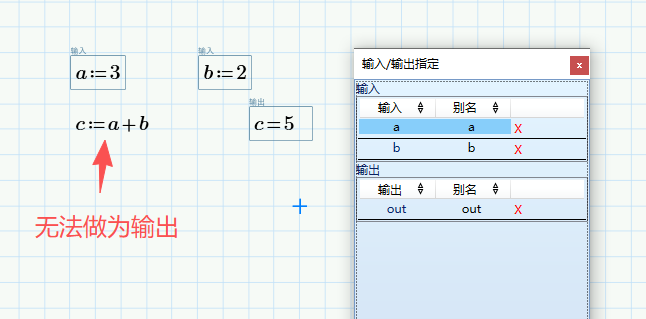

输出变量可以包含公式和计算过程，但 必须有具体的计算结果值 。

系统支持的输入 / 输出类型：

组合框编写要求¶

必须填写标题行 ，因为在 Mathcad 编辑界面中，组合框实际展示的仅为第一列内容；不加标题容易混淆数据含义。

实际运行时，下拉列表仅展示第一列（标题列）：

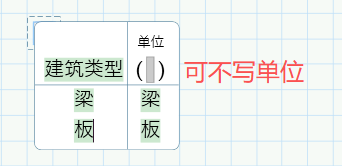

单位填写规则：

• 第二列及之后的 数值列 ，需要填写单位
• 字符 / 文本列 不需要填写单位

矩阵输入¶

系统支持矩阵类型的输入输出，使用时注意以下规则：

• 带单位或不带单位均可
• 支持动态矩阵扩展
• 矩阵带单位时，不能使用乘号
• 矩阵中不能含有字符，全部内容必须是数值

单位换算¶

Mathcad Prime 中，单位可以参与计算，书写时没有固定格式，可以自由编写。但系统解析时，只能得到 国际标准单位（如：长度 m、力 N、压力 Pa、质量 kg 等）。

如果源文件中使用了非国际单位（如 kN、mm²），系统解析后会自动换算为国际单位，导致输出值与预期不符。

解决方法有两种：

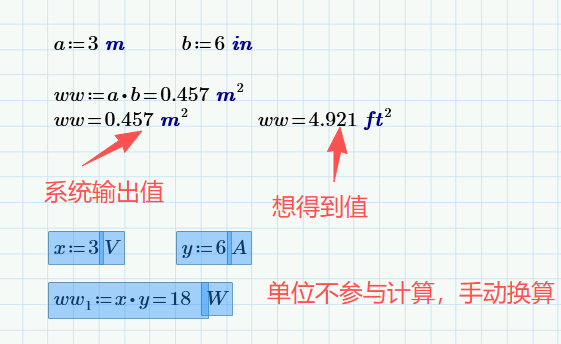

方法一：让单位不参与计算（手动换算）

将输入变量写为纯数值，单位不参与运算，在计算时手动完成换算。

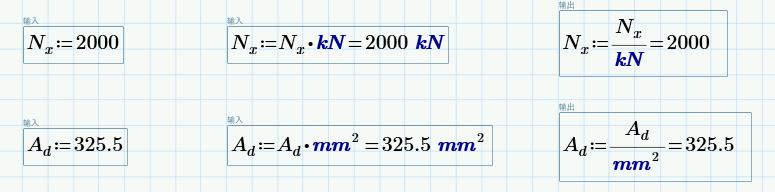

方法二：在解析前对输入输出做单位处理

在原始输入的基础上，新建一个中间变量乘以目标单位，再将结果除以目标单位作为输出，使系统得到期望的数值。
